【ID02-生物大分子微晶衍射線站】??
?
試用課題(PILOT proposal)聯系人:
(1)高增強,010-88234028,gaozq@ihep.ac.cn?
(2)佘??準, 010-88234208,shezhun@ihep.ac.cn
【科學目標】
????高效率、高質量地解析具有重要生物學功能的蛋白質晶體結構
????建成高通量、高自動化的藥物篩選平臺
【主要參數】
?|
能量范圍(keV) |
5-18keV |
|
能量分辨率(△E/E) |
~2E-4 |
|
最小光斑尺寸(H*V) |
1μm *1μm |
|
最大光斑尺寸(H*V) |
18μm*28μm |
|
光通量 |
1E13 phs/s |
|
樣品環境 |
低溫、常溫 |
|
探測器 |
單光子計數型二維像素陣列探測器 |
|
應用學科領域 |
生命科學,藥物研制,化學 |

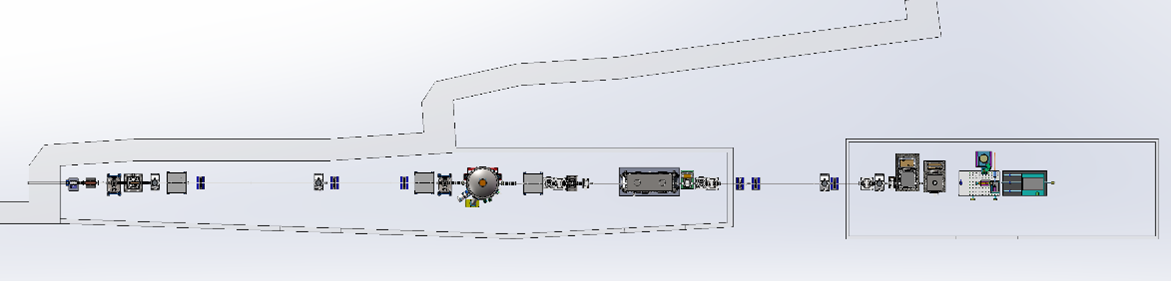

【線站布局圖】

?
高亮度微聚焦光斑蛋白質晶體學
本線站可以提供從1 μm×1 μm到18 μm×28 μm尺寸的可調光斑。同時光子通量(phs/s)可達到 1E13 @12.4keV@200mA(1μm×1μm光斑)。除了滿足常規蛋白質晶體學研究以外,還為尺寸微小的蛋白質晶體的數據收集提供了有力支持。
基于本線站配置的Arinax-MD2S衍射儀,本線站可以提供除了傳統單轉軸模式以外的多種晶體數據收集策略。例如:
針對微晶體在衍射儀上樣品對準困難,耐輻照能力差等特點,將樣品區域劃分成大小與光斑相等的網格,采用網格掃描的方法在每個網格上快速收集一張衍射圖,通過對衍射圖的初步處理分析得到每個網格的衍射能力,從中選擇衍射能力強的幾個網格點在總旋轉角在10~20度的范圍內分別收集50~100張衍射數據。然后把多個樣品的衍射數據進行自動篩選和合并來獲得完整的衍射數據。
如果晶體大于光束尺寸,為最大限度減少輻射損傷的最佳實踐是使光束與晶體一樣大。螺旋收集將有助于通過將新體積的晶體帶入每個圖像的光束中來減輕輻射損傷。
原位平板蛋白質晶體的數據收集方法是一種在晶體生長過程中直接進行X射線衍射數據收集的技術,避免了傳統方法中需要將晶體從生長環境中取出并冷凍或轉移到其他載體的步驟。這種方法特別適用于研究蛋白質晶體在自然生長條件下的動態過程,如晶體生長、相變或配體結合等。
本線站的衍射儀支持平板原位收集模式,可以研究蛋白質晶體在常溫原位生長環境中的結構特征。
主要光學設備:
水平反射切槽型單色器(HCCM),自研
復合折射透鏡
熒光靶、XBPM、狹縫/光闌
主要實驗站設備:
高精度衍射儀(ARINAX-MD2S)
自研單光子計數型二維像素陣列探測器
自動上樣機械手(Swordfish)
液氮冷卻(Oxford Cryosystems 1000 series)
實驗站控制軟件(自研)
樣品環境
高性能衍射儀(ARINAX-MD2S)
MD2S是一個高度集成的衍射儀系統,包含了空氣軸承轉軸、顯微鏡系統、樣品照明系統、傳統測角頭和可替換平板專用測角頭系統、Beamstop等。
基于該衍射儀,可以開展多種模式的蛋白質晶體學衍射實驗,除了常規晶體數據收集外,還提供了螺旋步進掃描模式、高精度網格掃描模式、平板原位數據采集模式等。
國產自動上樣機械手(Swordfish)
本線站采用上海光源自主研制上樣機械手Swordfish,該上樣機械手可同時容納20多個puck,換樣時間可小于20秒。
液氮冷卻系統(Oxford Cryosystems 1000 series)
利用液氮作為冷卻介質,能夠快速、有效地降低樣品溫度,提供穩定的低溫環境,可調節溫度在80K-400K。其精密的溫度控制功能使得用戶能夠在不同溫度條件下進行實驗,并確保實驗條件的穩定性和可重復性。此外,Oxford Cryosystems 1000系列還具有可靠的安全特性,能夠確保操作人員和實驗室設備的安全。由于其高效、可靠的性能,該系列液氮冷卻系統被廣泛應用于各種研究和實驗室環境中,促進了科學研究的進展和成果的取得。
探測器Detectors
自研單光子計數型二維像素陣列探測器
HEPS探測器系統團隊對光子計數型像素探測器各項關鍵技術開展了自主研究。經過多年的研發測試,成功研發了單光子計數型二維像素陣列探測器。該探測器基于過閾甄別原理,實現入射光子前端數字化,通過幀刷新方式高速讀出。相比傳統CCD、CMOS相機等探測器,具有圖像“零噪聲”、無死時間、高刷新率的特點,成為當前同步輻射光源上的主流探測器。
軟件控制系統 Software

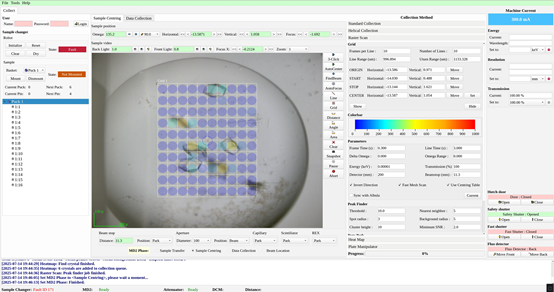

本線站研究人員基于PyQt,開發了本線站專用的晶體衍射線站控制與數據采集系統,實現衍射儀MD2S的完全控制。實現與EPICS的接口,實時顯示光束線狀態,控制衍射儀平臺與探測器平臺的運動。整合機械手控制,實現樣品的自動加載。并開發微晶體的Raster和helical數據采集功能。并實現了網格掃描的自動熱圖生成和定位等高級功能。另外本系統也可以和HEPS通用軟件系統(Mamba)實現順利通信和數據交流。
常用附件Accessories
衍射儀常用附件:
—可調節狹縫Aperture:控制X射線束的尺寸和準直性,可提供10μm-150μm可變的大小。
—毛細管Capillary:置于Aperture和樣品之間,可以進一步去除雜散光的影響,從而提升晶體數據質量。
—Beamstop:阻擋直射光束,保護探測器并提高數據質量。
配套實驗室
本線站提供一間配套實驗室,內有4℃,-20℃和-80℃的冰箱以存放樣品,另有超凈臺,操作臺等設備。
?
本線站支持兩種樣品收集模式:
1.傳統loop收集(液氮冷凍)
2.原位平板生長收集:平板規格請參考如下鏈接中的規格
https://www.mitegen.com/product/crystaldirect-plate???
由于不同模式下需要切換設備,請務必提前確認需要哪種方式進行實驗。
如有特殊需求,請?zhí)崆奥?lián)系線站工作人員!

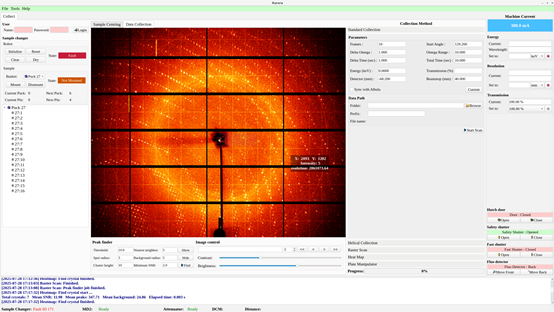

本線站目前使用自研軟件系統進行數據收集,系統便捷高效、功能多樣化、并且一直在進行優化和開發,未來將為用戶的數據收集提供更多樣化操作。
本線站的數據處理軟件有XDS、autoProc,xia2以及國產自研軟件autoPD。
本線站已經初步實現了對數據進行自動化處理,即使用xia2-xds、xia2-dials、autoProc及autoPD 四個軟件對產生的數據進行即時自動化處理,使得用戶能夠第一時間獲知數據的質量,幫助用戶實驗決策。
蛋白質晶體學結構解析在多個領域中具有廣泛的應用,以下是一些重要的應用領域舉例:
???
藥物設計與開發
靶標蛋白結構解析:通過解析藥物靶標蛋白的三維結構,幫助設計更有效的藥物分子。
藥物-靶標相互作用研究:揭示藥物分子與靶標蛋白的結合模式,優化藥物活性。
抗藥性機制研究:解析突變蛋白的結構,理解抗藥性機制并設計新藥。
酶學與催化機制研究
酶活性中心解析:揭示酶的催化機制和底物結合位點。
酶工程:基于結構信息進行酶的定向進化或理性設計,提高酶的活性或穩定性。
生物分子相互作用研究
蛋白質-蛋白質相互作用:解析蛋白質復合物的結構,揭示信號傳導、代謝調控等過程的分子機制。
蛋白質-核酸相互作用:研究轉錄因子、核糖體等與DNA或RNA的相互作用。
結構生物學與功能研究
蛋白質功能解析:通過結構信息推斷蛋白質的功能,如轉運蛋白、受體蛋白等。
構象變化研究:揭示蛋白質在不同狀態下的構象變化,如變構效應、折疊與去折疊過程。
病原體研究與疫苗開發
病毒蛋白結構解析:解析病毒關鍵蛋白(如刺突蛋白)的結構,為疫苗設計和抗病毒藥物開發提供依據。
細菌毒素與宿主相互作用:研究病原體毒素與宿主蛋白的相互作用機制。
工業生物技術
工業酶優化:通過結構解析優化工業用酶(如纖維素酶、脂肪酶)的性能。
生物催化:設計高效、特異性的生物催化劑。
基礎科學研究
蛋白質折疊與穩定性:研究蛋白質的折疊機制和穩定性,揭示蛋白質錯誤折疊與疾病的關系。
進化與功能關系:通過比較不同物種的蛋白質結構,研究蛋白質的進化與功能關系。
材料科學與納米技術
蛋白質自組裝:研究蛋白質的自組裝機制,用于設計新型生物材料。
納米結構設計:利用蛋白質結構設計功能性納米材料。
農業與植物科學
植物抗病蛋白研究:解析植物抗病蛋白的結構,幫助開發抗病作物。
光合作用機制:研究光合作用相關蛋白的結構,優化植物光合效率。
醫學診斷與治療
疾病相關蛋白研究:解析與癌癥、神經退行性疾病等相關的蛋白質結構,開發診斷標志物或治療靶點。
抗體工程:基于結構信息設計高效抗體,用于疾病治療或診斷。
