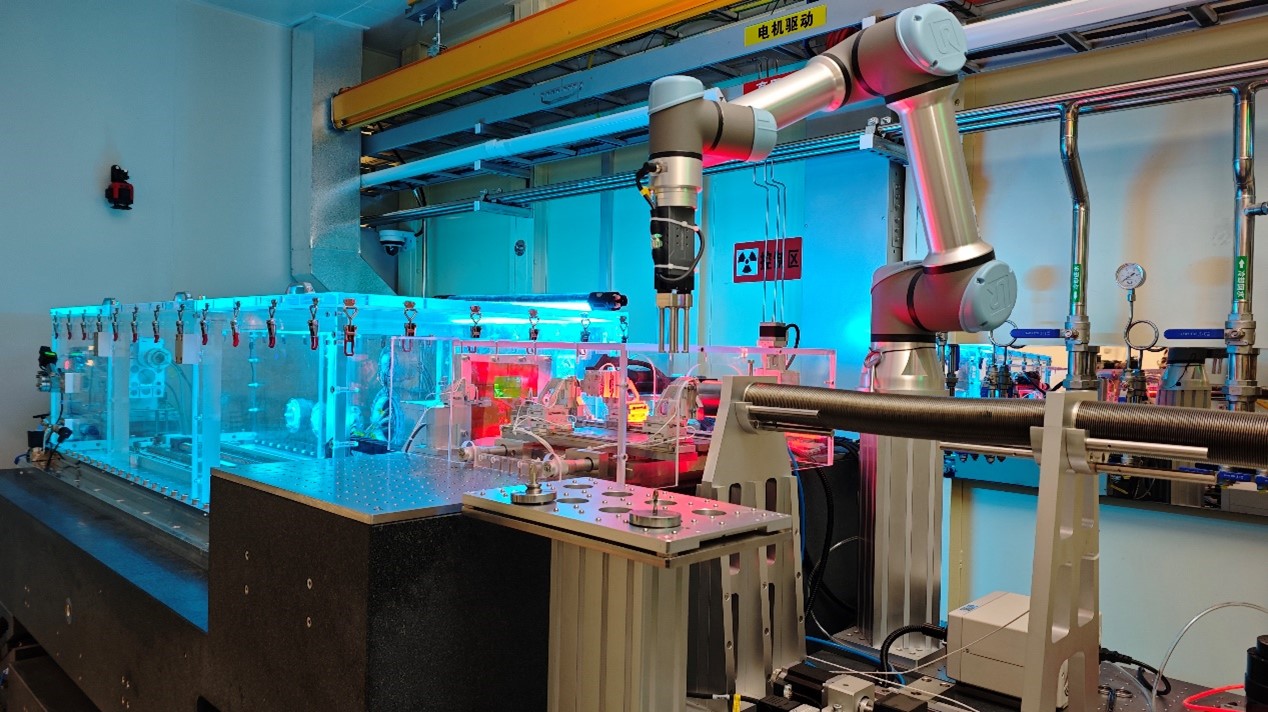

實驗站設備
負責人/試用課題(PILOT proposal)聯系人
袁清習(010-88235990 yuanqx@ihep.ac.cn )?

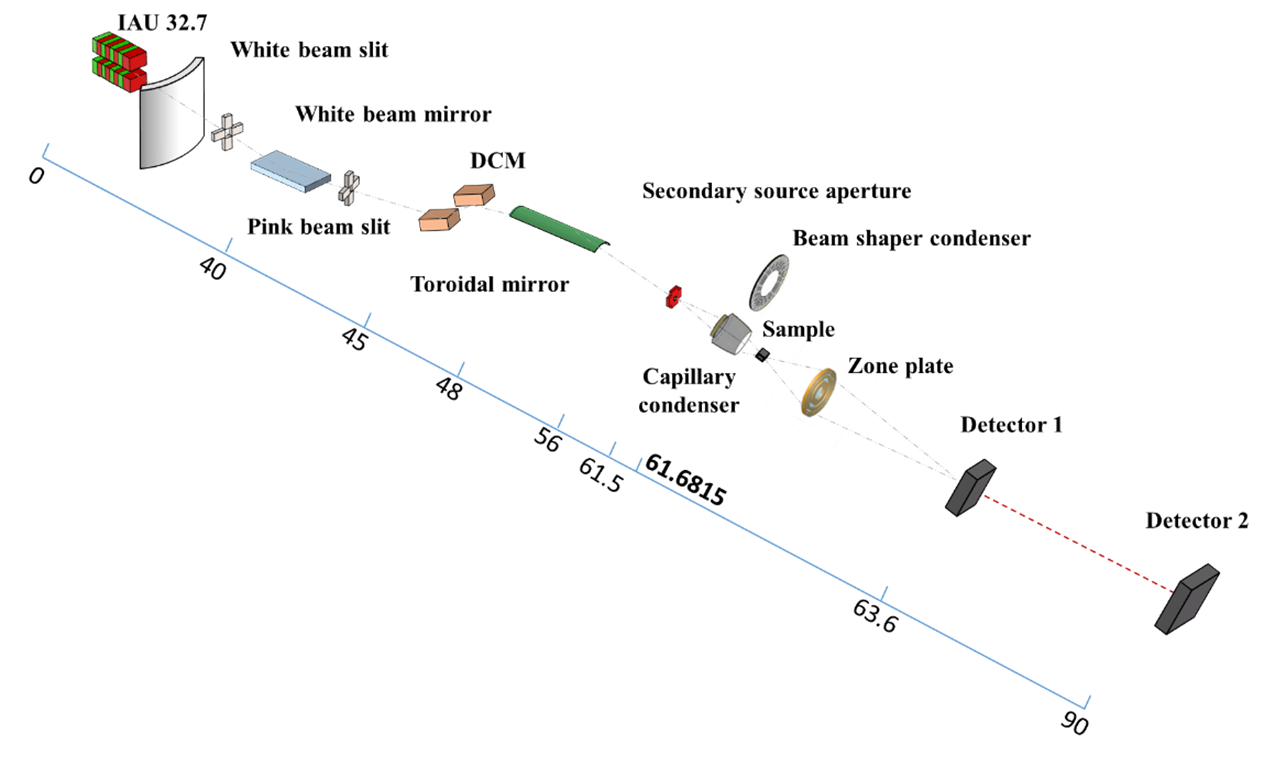

1.?? 線站綜述
-??科學目標
基于波帶片放大的納米分辨全場成像,實現快速獲得樣品的高分辨三維結構信息、三維元素分布信息和三維元素價態分布信息。?
-?主要參數
????????l? 成像最高空間分辨率:20nm
????????l? 能量范圍:5-15keV
????????l? 樣品處光子通量:~1E11phs/s
????????l? 能量分辨率(DE/E):~1E-4
?

l? 低至20nm的全場成像獲得高分辨三維結構信息
l? 元素吸收邊減影成像獲得高分辨三維元素分布信息
l? XANES成像獲得元素價態的高分辨三維分布信息
-?樣品環境
-?探測器
????l? Hamamatsu ORCA-Flash4.0
????l? Hamamatsu ORCA-Quest2
????l? Andor ZYLA5.5X-FO
-?制樣設備
????l? 飛秒激光加工設備
????l? 樣品預準直系統:測量顯微鏡+四軸微操作系統
-?? 常用附件Accessories(用戶根據需要自備)
????l? 點樣毛細管
????l? 氮化硅窗
-??配套實驗室:?HEPS輔助實驗室
TXM線站使用高能同步輻射光源軟件系統和ID30線站共同設計開發的數據采集軟件MambaBE進行數據采集。MambaBE包含常用的圖像采集模式和針對單圖和圖像序列的常用分析功能工具,圖像采集模式如下:
l? Single / Count / Continuous
l? Averaging / Focal series / 2D mosaic
l? Tomography (stepping) / Fly CT
l? Tomo + bg (user defined bg scheme)
l? Mosaic CT (stepping and flying scan)
l? 2D XANES / 3D XANES
l? Mocupy:HEPS ID30線站開發的單機版CT重建軟件,實現基于CUDA的GPU加速CT快速重建,包含圖像預處理、抖動校正、相位恢復、CT重建和數據分析等模塊,能夠離線實現CT數據的快速重建。
l? WebCT:HEPS CT重建軟件的網頁版,由ID30線站和計算與網絡通訊系統共同完成在線部署,利用HEPS提供的算力實現在線圖像預處理及CT重建。
利用TXM近邊譜學成像獲得的富鋰NMC電池材料(LirNMC)初始態和充電態4.8V狀態下顆粒中過渡金屬元素(Mn、Co、Ni)的3D XANES數據,分析得到:初始態時Mn的價態處于高價態且分布相對均勻,充電態時Mn的價態呈現出表面和中間較高、中間層價態偏低的分布特征,顆粒中的Co和Ni的3D XANES結果也發現了明顯的價態分布不均并與深度具有一定的相關性。實驗結果反應了電池正極材料在介觀尺度上的結構和化學復雜性和重要性,有望幫助研究人員進一步解決富鋰正極材料的電壓衰減問題(Jin Zhang etal., Nat Commun, 2020, 11:6342)。
