負責人:鄭雷 010-88235979??zhenglei@ihep.ac.cn????
試用課題(PILOT proposal)聯系人:馬陳燕,010-88235979, macny@ihep.ac.cn????
??
????
【科學目標?Scientific Scope】????
X射線能量2.1keV~10keV范圍內的穩定和高效的吸收譜測試,獲取包括物質的化學形態、幾何結構和電子結構等信息。????
【主要特色?Features】????
覆蓋中等能區X射線,可開展低Z元素(S,P,Cl,Ar,K,Ca);重金屬元素(Cu,F(xiàn)e,Co,Ni,Mn等)的K吸收邊;過渡金屬元素的L,M吸收邊等;????
? ? 多樣品形態(固,液,氣,混合態);????
? ? 多樣品環境:原位電化學,電催化,高低溫環境等。????
【主要參數?Specifications】????
| 能量范圍(keV) | 2.1-10keV |
| 能量分辨率(△E/E) | ~2E-4 |
| 最小光斑尺寸(H×V) | 20μm×20μm |
| 最大光斑尺寸(H×V) | 15000μm×1500μm |
| 光通量 | 1E10~1E12 phs/s |
| 樣品環境 | 高溫/低溫 |
| 探測器 | 7元SDD,Lytle |
【主要實驗方法】
XAFS - X-ray absorption fine structure
XANES - X-ray absorption near-edge structure
XRF - X-ray fluorescence
【線站設備Equipment Availability】

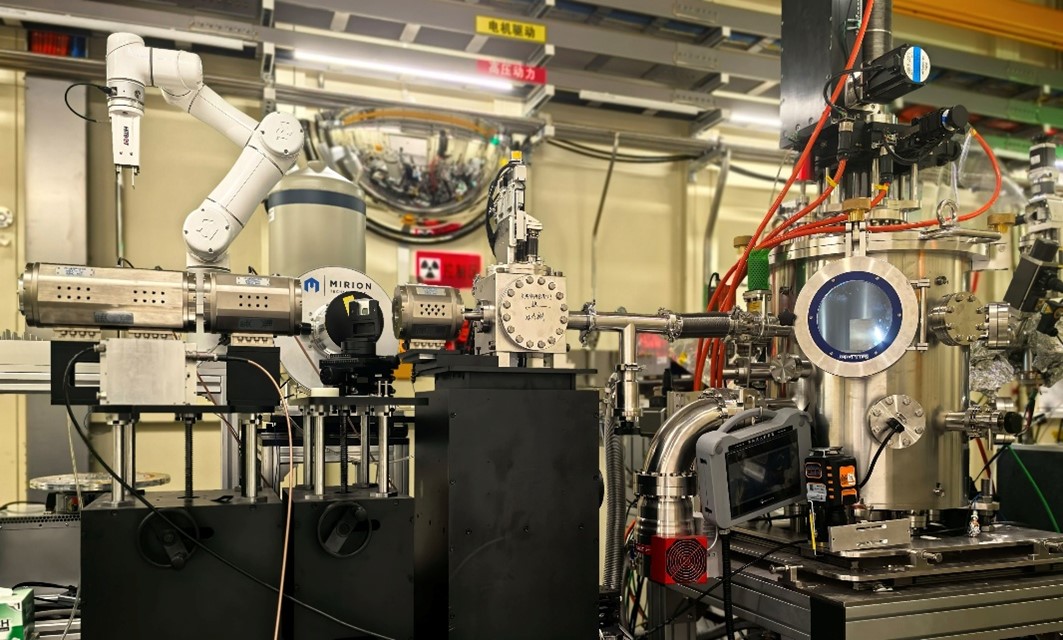

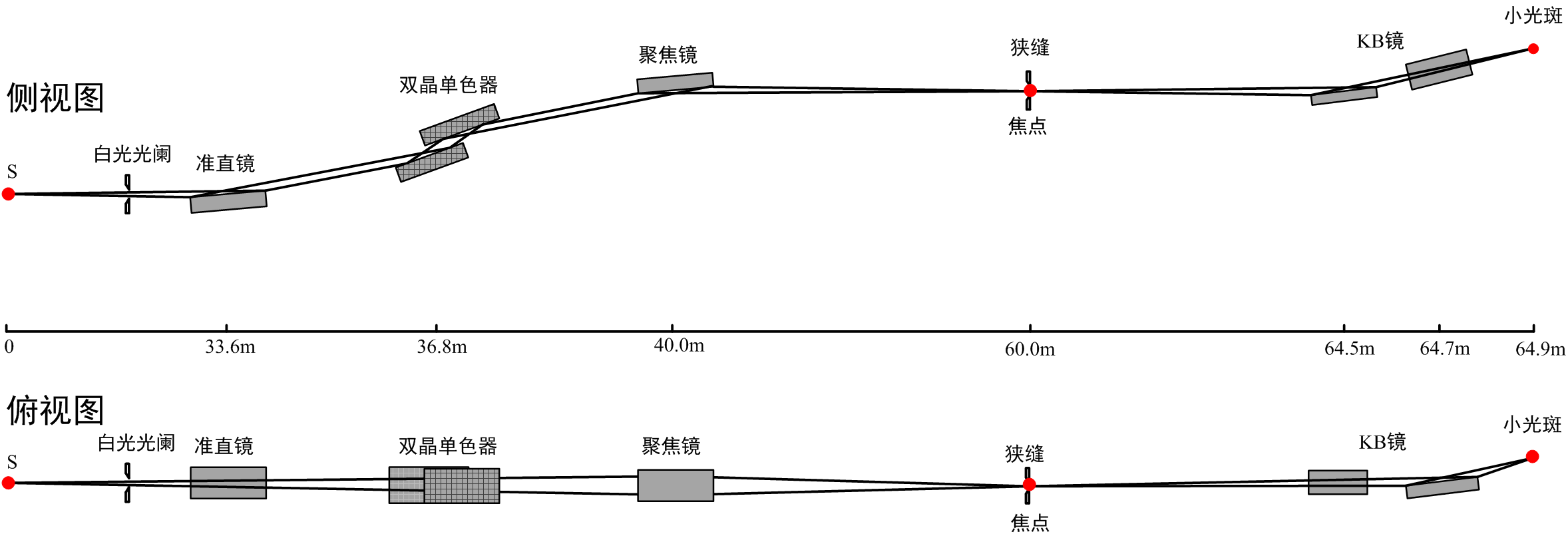

實驗站由兩部分組成:真空腔體和EXAFS裝置。
腔體:真空度可達到1E-4Pa以下,一般用于低能段(2.1keV~5.0keV)元素的吸收邊測試,模式有全電子產額法(TEY)和部分熒光法(PFY);真空也和氦氣氛相互轉換,為減少空氣的吸收,測量低能元素的液態樣品可在氦氣氛下實驗;
EXAFS測量系統:大氣環境中,一般用于測試高于5KeV的元素吸收邊,可以使用透射法(TM)和熒光產額法(PFY)進行吸收譜測試;具有三個電離室,測試樣品放置于前電離室1和后電離室2之間,后電離室3前放置標準濾片盤以實時校準能量。?
????
|

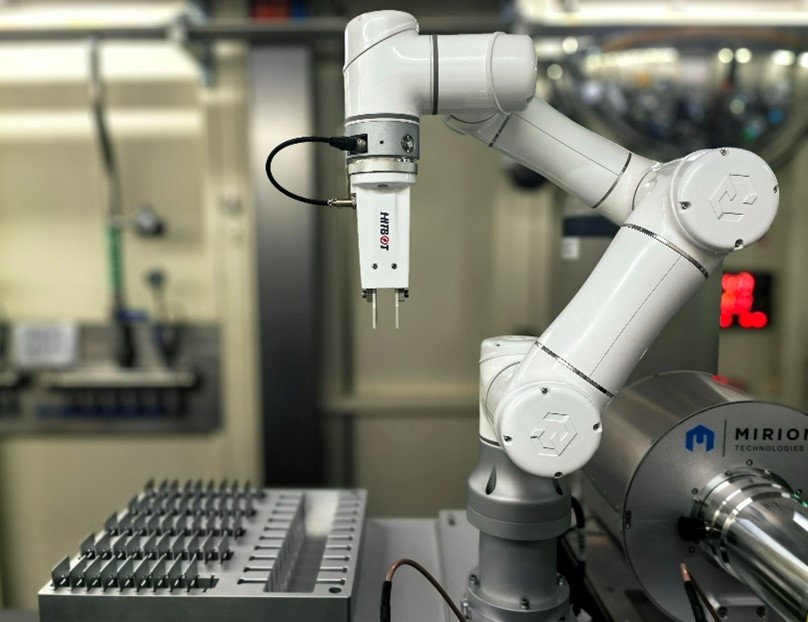

上樣機械手 |

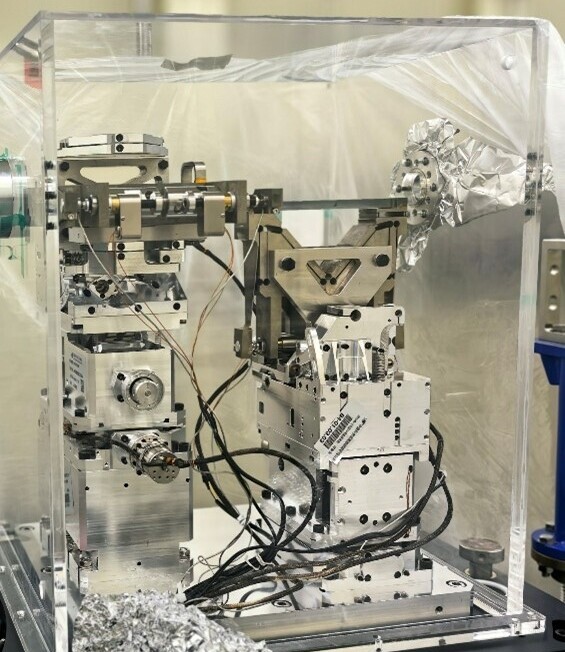

KB聚焦鏡 | |
|
為了提高用戶的實驗效率和體驗,在EXAFS裝置處配備6軸上樣機械手和樣品盤,可同時容納50個樣品,換樣時間小于10秒;其控制系統嵌入采譜程序,可自動更換樣品并連續采譜,無需人工干預;從而實現了關鍵實驗設備自動化,高效率支撐前沿研究。 |
實驗站后面配置KB聚焦鏡,將光斑大小再次聚焦到13μm*14μm,工作距離200mm,適合小焦斑實驗測試。 |
【樣品環境Sample Environments】
原位環境:
高溫氣固相原位裝置:
對大氣環境中的固態樣品,可實現室溫至873K的加熱變溫實驗,精度為士1℃,可電腦本地或遠程控溫;兼容透射或熒光模式兩種模式,頂部加裝氣體循環裝置,可以通入反應氣體,實現原位固氣相反應可用于氣體催化實驗;并在X射線的同側樣品面安裝了藍寶石窗,引入外部觸發光,可實現光催化反應條件;
低溫保持器:
使用液氮制冷,溫控范圍為:80K~300K(室溫),液氮容量1.6升,最快30分鐘可達到目標溫度,溫控穩定性±0.1K;配備兩個樣品桿,更換樣品便捷,只需要5分鐘,每次可以安裝2個樣品;密封性能好,通常情況下在最低溫度下液氦可保持10小時以上,以保證長時間的穩定實驗。 內窗直徑15mm,采用120um高純Be膜窗,外窗直徑為35mm,配備120um麥拉膜窗;配備熒光和透射樣品架,以適合不同環境樣品測試,。
【探測器Detectors】
7元SDD:配備兩臺7元SDD探測器,分別位于真空腔體處和EXAFS裝置處.
大面積的熒光探測器:適合低濃度樣品的熒光信號采集;
【制樣設備Sample preparation】?
研缽,膠帶;
自動壓片機;
【數據采集與處理】
軟件組自主開發了一套吸收譜學數據采集系統,實現了雙采譜系統的自由切換,嵌入自動配氣以及自動換樣等一系列功能,對用戶友好。
由HEPS計算與網絡通信系統開發的兩個吸收譜數據分析軟件,可以實時在線或離線對采集數據進行XAS match,PCA-LCF以及擴展邊擬合等數據處理。
【應用領域舉例】
固態Li-S電池原位電化學反應研究:
全固態鋰硫電池(ASSLSB)具有高比能量、高安全性和低成本的承諾,是下一代儲能的理想選擇。然而,由于三相邊界處緩慢的固-固硫氧化還原反應(SSSRR)導致的差的速率性能和短的循環壽命仍有待解決。
北京大學龐全全課題組通過設計復合固態硫正極,觸發了快速的固固硫反應,使電池實現了優異的快充性能。利用S的K-edge XANES測試硫正極在充放電過程中價態的演變。觀察到原始電極中的S在第一次放電之后轉化成了Li2S及Li2Sx,充滿電之后, Li2S及Li2Sx完全轉化成了硫。再一次放電之后,硫又重新轉化成了Li2S及Li2Sx,說明電池中硫的反應具有良好的可逆性。相關研究成果已于2025年1月以“All-solid-state Li?S batteries with fast solid?solid sulfurreaction”為題發表在國際學術期刊,Nature/637,pages,846–853,(DOI:10.1038 / s41586-024-08298-9)
文章鏈接:https://www.nature.com/articles/s41586-024-08298-9
大氣-土壤中的汞污染還原機制研究
汞(Hg)是一種毒性很強的重金屬污染物,其零價氣態形式(Hg0)可在大氣中長距離傳播,是全球性污染物之一。通過干濕沉降以及植被的吸收,大氣中的Hg0以二價汞的形式(Hg2+)被引入濕地生態系統;同時,濕地土壤中存在一系列的還原過程,可將Hg2+還原為Hg0,從而重新釋放到大氣中,減輕了濕地汞污染的程度。然而,這些還原過程的具體機制以及反應程度仍不為人所清楚。
?瑞典農業科學大學Kevin Bishop教授和Ulf Skyllberg教授領導的團隊對瑞典北部泥炭地系統中不同深度的泥炭土進行了綜合分析,研究了其中Hg2+和Hg0的濃度及同位素特征,以揭示沉積后汞的氧化還原轉化過程。研究結果顯示,大氣干濕沉降將36%的汞輸入泥炭地,而泥炭植被吸收了64%的汞。汞進入泥炭地系統后,大部分以Hg2+的形式存在。隨后,表層的光化學還原導致每年30%的Hg2+被還原成Hg0,并重新釋放到大氣中,且該過程是該體系最主要的還原過程。在地下水位線以上,有機質的暗氧化過程降低了泥炭土壤中Hg0的濃度;而在地下水位線以下,與森林土壤不同,泥炭土壤中過飽和的Hg0更多是來自雨水中Hg2+的直接光化學還原,而非土壤有機質的暗還原。對這些光驅動和暗氧化還原過程的識別和量化推動了我們對泥炭地汞的環境歸趨、遷移過程以及環境風險的理解。
研究人員利用北京同步輻射裝置 4B7A-中能實驗線站研究了不同深度泥炭土壤硫(S)的形態特征,根據還原性硫的含量準確的表征了地下水位的位置,為不同氧化還原環境中不同的反應過程提供了理論依據。相關研究成果以“Mercury deposition and redox transformation processes in peatland constrained by mercury stable isotopes”發表在Nature Communications | (2023)14:7389.
