【線站綜述Overview】
ID31高壓光束線站是高能同步輻射光源(HEPS)首批建設的特色線站之一,面向極端條件下材料結構的原位表征需求,旨在支撐材料科學、地球與行星科學、物理和化學等領域的前沿研究,尤其是解決與極高壓力(如金屬氫探索)相關的重大科學問題。依托HEPS 6 GeV儲存環高能量、低發射度的優勢,線站可提供20–75 keV寬能區、多尺度聚焦光斑(200 nm–20 μm)的高通量X射線探針,結合三個獨立配置的實驗平臺與先進的Eiger2 XE 16M CdTe探測器,為用戶開展寬溫壓范圍及動態高壓行為的探索提供最佳實驗條件。
DAC實驗的樣品極小,且金剛石壓砧在低能段吸收嚴重,因此獲取高信噪比的衍射信號需要小且緊湊、高能的X射線,此外,進行超高壓衍射實驗對光束線的穩定性有極高的要求,為此我們專門針對DAC用戶的需求對光束線設計進行了優化。利用水平反射的偽切槽雙晶單色器(CCM),并配備Si(111)和Si(220)可覆蓋20~ 75 keV能量范圍;采用復合折射透鏡(CRLs)和K-B聚焦鏡可實現從微米尺度到亞微米的聚焦光斑。
為了滿足不同科學需求,ID31配置了三個功能互補的實驗平臺:通用高壓平臺(GPT)、激光加熱平臺(LHT)、亞微米聚焦平臺(Sub-μT),覆蓋從常規靜壓到動態加載、高溫-高壓、低溫-高壓極端條件實驗。

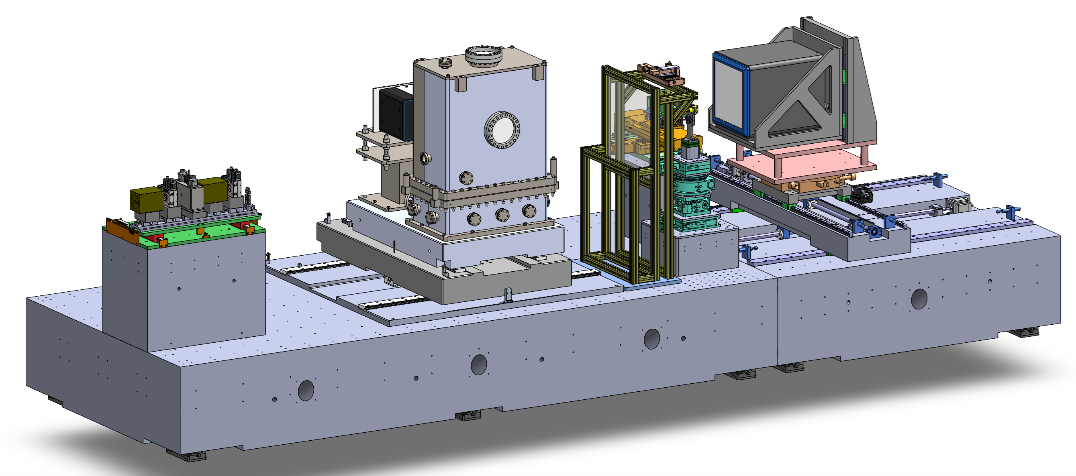

??通用高壓平臺(GPT):位于第一實驗棚屋內的上游,提供20、30、40、50及75 keV單色光,通過CRLs實現亞微米–微米級光斑。GPT配備高精度、大承重樣品定位系統,支持電阻加熱、低溫恒溫器及動態加載等多種極端環境,兼容巴黎–愛丁堡壓機等大型裝置。結合Eiger2探測器支持<1 kHz動態加載實驗(P < 300 GPa,4–2000 K)。
??激光加熱平臺(LHT):位于第一實驗棚屋內的下游,專用于20、30、40 keV微米聚焦光斑的雙面激光加熱實驗。具備連續與脈沖模式,溫度可達4000 K以上,并配備精確的測溫系統,支持高溫–高壓狀態的材料研究。
??亞微米聚焦平臺(Sub-μT):位于第二實驗棚屋,提供20-40 keV單色光,通過預成形K-B鏡實現<200 nm聚焦。實驗站配備高精度氣浮轉臺與三維壓電納米定位系統,適合開展極小體積樣品和成像類實驗。
此外,所有平臺均配備在線紅寶石熒光與拉曼光譜系統用于壓力測量,以及氣膜加壓系統以提升實驗效率與靈活性。
為了匹配高性能的X射線,實驗站配備了最先進的X射線探測器Eiger XE 16M CdTe。
在設計之初,線站即充分考慮了未來發展的可拓展性,在光學與實驗站布局上預留空間,便于開展相干衍射、發射譜、成像等新型實驗方法,確保長期保持國際先進水平。
|
多種實驗方法: ·?????????? 粉末XRD ·?????????? 單晶XRD ·?????????? 多顆粒(multi-grain)XRD ·?????????? 徑向XRD ·?????????? 高壓PDF ·?????????? 時間分辨衍射 |
多樣化樣品環境: ·?????????? 低溫 ·?????????? 電阻加熱 ·?????????? 動態加載 ·?????????? 雙面紅外激光加熱 ·?????????? PE型壓機 |
【主要參數Specifications】
|
光源 |
波蕩器IVU19.9 |
|
總長度 |
4.0 m |
|
周期長度 |
19.9 mm |
|
輻射功率FWHM張角@Kmax |
0.26 (H) × 0.11 (V) mrad2 |
|
基波光源FWHM尺寸@Kmax |
|
|
基波光源FWHM發散角@Kmax |
13.6 (H) × 11.8 (V) μrad2 |
|
光子亮度(@30keV) |
1.7 × 1022phs/s/mm2/mrad2/0.1%B.W. |
|
光子通量(@30keV) |
3.8 × 1014phs/s/0.1%B.W.@16 μrad × 16 μrad |
【實驗中注意事項During your experiment】
? 在整個機時使用過程中,保證至少有一名實驗人員在線站。
? 不攜帶任何食品和飲料進入實驗大廳,不在實驗大廳內飲食。
? 在本次機時使用期間,未列入實驗安全審核表上“實驗人員”名單的其他人不得使用本線站設備。
? 保證在分配的機時內結束實驗,以保障后續用戶的正常實驗。
【樣品制備Sample Preparation】
? 關于樣品:
- DACs & Holders
- 電阻加熱
- 低溫系統
低振動無液氦閉循環低溫高壓裝置關鍵參數
? 溫度可將至4 K,且溫度穩定性優于±100 mK
? 液氦循環冷卻
? 配備膜加壓與卸壓模塊,可遠程控制壓力加載
? 衍射窗口立體張角≥50
適配DAC:- Piezzo DAC
【 配套實驗室Support Labs】
用戶可在實驗前(需要提前預約)以及實驗中使用用戶輔助實驗室,實驗室設備包括:高倍顯微鏡、高壓充氣系統、手套箱、激光打孔設備等。
? 高倍顯微鏡
? 可視化高壓充氣系統
? 手套箱
? 激光打孔設備
? 離線紅寶石測壓系統
【 數據格式】
ID31以壓縮的.hdf5文件格式記錄數據。hdf5文件格式可以用常用的數據積分軟件直接查看,例如Dioptas。束線也提供數據格式轉換代碼以幫助用戶將.hdf5格式文件轉化為.tif和.esperanto數據格式。
【數據處理軟件】
用于數據分析的標準軟件是Dioptas和CrysAlisPro。
