束流流強是電子儲存環的核心參數之一,由其計算得到的束流壽命更是衡量電子束流運行品質的關鍵指標。2025年10月9日至28日,中國科學技術大學國家同步輻射實驗室束測團隊為合肥先進光源(HALF)自主研制的高速高精度束流流強測量數據采集系統樣機,在合肥光源(HLS-II)儲存環上順利完成束流測試。作為HALF的關鍵設備之一,該樣機實現了設備全國產化,并通過優化信號采樣頻率及處理算法,在直流流強測量領域展現出優異性能,技術指標達到國際領先水平。
傳統直流流強數據采集方案采用高位電壓表,數據率局限于1-10Hz。而本次自主研制的數據采集處理系統(圖?1),采用國產定制化高速高精度模數轉換器(24bits,最高采樣率2 MHz)作為核心元件,在現場可編程門陣列(Field-Programmable Gate Array,F(xiàn)PGA)中實現信號處理。
在數據率?1Hz?的條件下,該系統直流流強測量分辨率優于?0.67 μA,相比?HLS-II?及上海光源(SSRF) 現有流強測量系統(數據率?1Hz?時,分辨率?1.4 μA)提升一倍(圖?2),達到當前世界最高水平。當數據率提升至?488Hz時,該系統直流流強測量分辨率仍優于?3 μA,可實現超快流強及壽命測量,適用于束流壽命快速變化的加速器研究,為相關研究提供極高的時間分辨率支持,也是國際上首個實現百Hz以上數據率高精度流強測量的系統。

圖?1?樣機實物圖,其中紅框內為高精度ADC

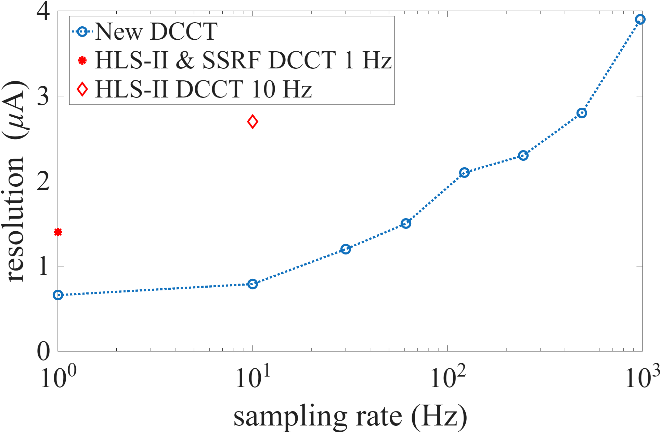

圖?2?樣機實測分辨率與設定采樣頻率間的關系
該系統首次實現了對束流注入間隙壽命的精確測量(圖?3)。在?HLS-II?的束流補注運行過程中,傳統?1Hz?采樣數據僅能反映流強的緩慢增長過程,而自研設備憑借?488Hz?的高采樣率,成功捕捉到每次補注的準確時刻及注入后?1?秒內的快速流強衰減情況。通過對流強衰減測量數據進行擬合分析,精確計算出該工況下束流壽命為?10.66?小時?;谶@一超快流強測量技術,該系統可實現每次注入過程中的束團捕獲率分析、束流損失比例計算及注入后壽命變化評估。對于?HALF?等采用連續補注模式運行的儲存環,該技術為注入效率和束流穩定性的實時監控提供關鍵手段,為深入解析束流動力學行為提供了關鍵數據支撐。

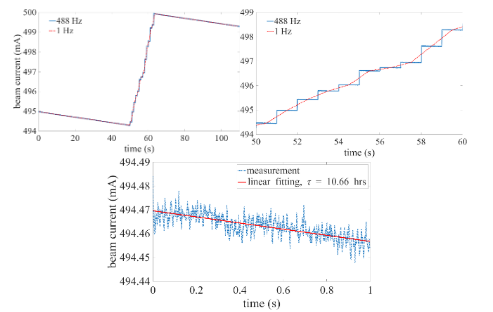

圖?3?樣機在HLS-II上測試的結果,包含一次典型的注入事件
該系統可應用于電子自旋共振退極化研究等需要快速測量電子儲存環壽命的實驗場景。在高亮度儲存環中,束流壽命會受到?Touschek?效應、動量散射、真空散射、集體不穩定性等多種非線性機制影響。通過高時間分辨率的壽命變化測量,能夠?qū)崟r(shí)監測束流密度與能散變化,及時發現突發現象,從而為儲存環工作點與腔體參數的優化調整提供依據,有望在基礎物理研究和加速器裝置性能提升方面發揮重要作用。
高分辨率、高數據率流強測量系統的成功研制,不僅為合肥先進光源的順利建設奠定了堅實的技術基礎,也為合肥先進光源未來的精準運行與穩定供光提供了有力保障。
