近日,由等離子體所為美國通用原子能公司聚變國家實驗室研制的用于其ITER中心螺管線圈測試的大型超導饋線系統(Superconducting Feeder)在美方順利完成現場集成和驗收測試,成功通過48.5kA穩態運行。
來自等離子體所的責任工程師赴美指導現場安裝調試、系統集成控制。此次超導饋線系統的驗收性測試,也是美國ITER CS線圈的4K電性能測試所需的50kA電源系統、900W@4.5K低溫系統、高壓隔離系統及其失超保護系統等各子系統首次集成調試和運行,系統復雜,調試難度高。在雙方工程師共同努力協作下,順利完成各項工作,也為下一步CS線圈冷測試執行打下堅實基礎。
測試結果表明:Feeder系統低溫溫度小于5K、冷屏溫度小于90K,高溫超導電流引線的40K氦氣冷卻流量需求約為0.064g/s/kA,優于ITER設計要求的0.071g/s/kA;5K回路4個接頭電阻<0.6納歐,優于設計要求的2納歐;65K高溫超導接頭電阻<6納歐,優于設計要求的10納歐。
該大型該超導饋線系統包含一對高溫超導電流引線、線圈終端盒,以及超導傳輸線系統。主要為ITER 中心螺管線圈測試提供需要的大電流、深低溫冷質和測控信號,承擔線圈能量的釋放與對低溫系統保護控制,并完成對線圈運行的全過程測試和控制。該大型超導饋線系統長10.5米、高4.5米、總重約30噸。整個項目涉及機械、電磁、測控、低溫、真空、超導等多個學科,工程技術難題多,設計計算挑戰大,制造裝配工藝復雜,測控?cái)?shù)據量大,質量安全等級要求高。
等離子體所于2013年下半年開始承擔該項目的設計,聯合聚能、科燁和科聚低溫公司完成制造集成、出廠測試、系統運輸以及在線組裝測試支持等全部工程任務。本次現場集成和驗收測試的完成,標志著等離子體所提供的大型超導饋線系統通過美方最后一道關卡,實現最終的交付。

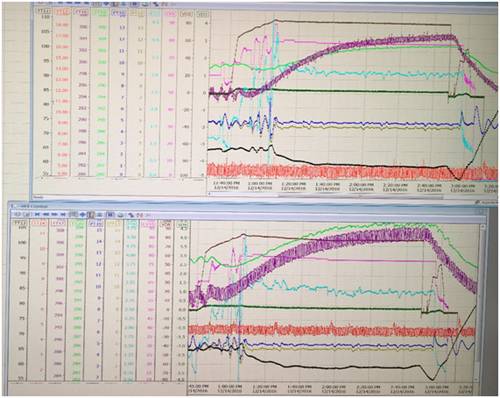

GA Feeder 48.5 kA 穩態運行

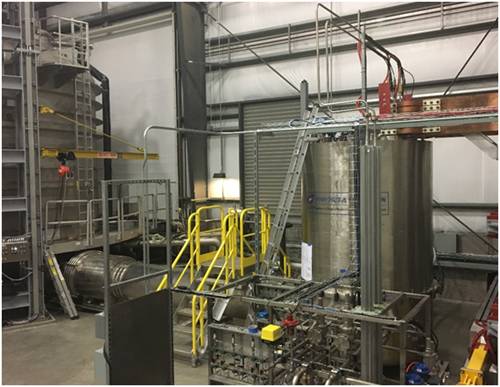

等離子體所為美方研制的大型超導饋線系統
參與調試人員現場合影
