6月13日,隨著質子束窗吊裝進入靶站內,CSNS靶前質子束影像系統完成現場調試和安裝,將實現到靶質子束斑的實時成像觀測。
靶前質子束影像系統由噴涂在靶體容器前表面的熒光材料涂層、安裝在質子束窗上的光學系統、傳像光纖和靶站屏蔽外的圖像獲取系統等組成,將有助于CSNS裝置質子束流打靶狀態監測、加速器調束和靶站調試以及靶體保護。
質子束入射靶體產生中子前,通過并激發靶前的熒光材料發光,被光學系統收集、成像并傳輸至相機獲取圖像。此次隨質子束窗安裝的是負責成像的光學系統,熒光材料涂層等已在之前完成。由于靶站的強輻照工作環境和有限的光路選擇幾何結構,光學系統被設計為離軸反射式結構,光學面采用金屬鋁和高純?nèi)廴谑⒓庸ざ?,采?1米長的抗輻照光纖將圖像從高輻照區域傳輸?shù)桨姓酒帘瓮鈪^(qū)域。
本次安裝過程中,項目組人員、技術支持部、加速器機械組和上海光機所技術人員密切配合,放棄周末休息,克服了在現場模擬工裝的調試時間窗口短、機械干涉調整等困難,保證了調試和安裝進度。模擬光源測試結果表明,系統安裝成像視場重復性好,設備工作正常,符合設計要求。

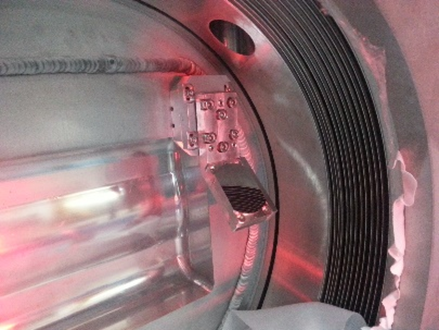

安裝于質子束窗的靶前質子束影像系統的金屬球面鏡

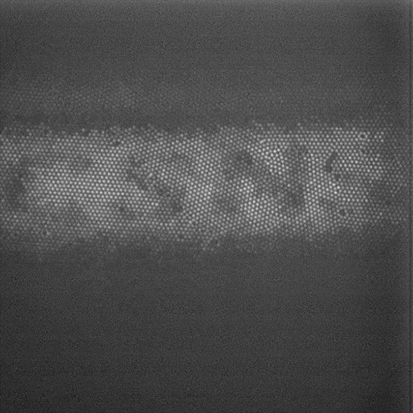

安裝就位后影像系統獲取的靶面位置模擬光源圖像
