2017年1月3日,中國散裂中子源(CSNS)多功能反射譜儀(RM)散射室花崗巖地面項目順利完成現場驗收?,F(xiàn)場驗收由賈學軍擔任驗收組組長,董嵐擔任測試組組長。
本精密花崗巖平臺是多功能反射譜儀反射臂實現轉角精確控制的關鍵部件之一。反射實驗要求反射臂圍繞樣品做大角度精確轉動,而重1.2噸的反射臂通過氣隙僅有30微米的氣浮墊支撐,因此花崗巖平臺的平面度被設計為低于5微米/300mm,才能保證反射臂在平臺上無阻力運行。
項目施工時采用600×600×40mm,表面精度5微米以內的六十件花崗巖平板粘鋪。經過基料打底、粘鋪、密實、反復測量調整、固化、研磨等工序,歷時五十多天完成。最終花崗巖地面的整體平面度達到了27微米,局部平面度達到了3.9微米/300mm,均優于設計指標,現場使用氣浮平臺(加500kg負載,氣壓4Bar)測試顯整氣浮平臺在整個表面的運行順暢無阻力。
驗收組一致認為反射譜儀花崗巖地面最終的研磨精度優于設計指標,能夠滿足反射臂運行的使用要求,同意通過現場驗收。

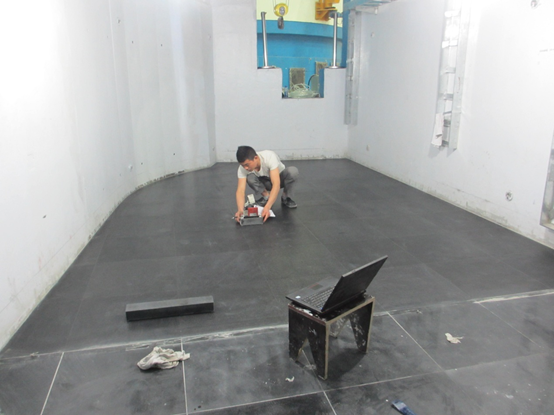

現場測量表面精度

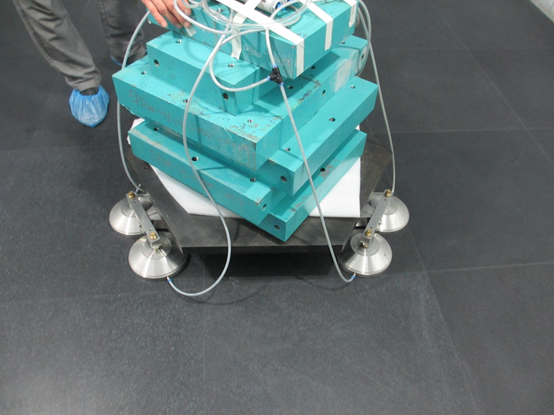

氣浮平臺在花崗巖表面運行
