近日,合肥光源用戶中國科學院化學研究所朱道本院士/狄重安研究員團隊在柔性熱電器件研究領域取得重大突破。研究團隊創新性地結合合肥光源軟X射線成像線站(BL07W)和共振軟X射線散射(金華)線站(BL05U-B),通過成像與散射的多模態表征技術,成功揭示了不規則多級孔結構聚合物薄膜的跨尺度微觀結構,為開發創紀錄高性能柔性熱電器件提供了關鍵的結構信息支撐。相關研究成果以“Irregular hierarchical-porous polymer for high-performance soft thermoelectrics”為題,于2026年3月6日發表在《科學》(Science)上。
柔性熱電器件能夠?qū)⑷梭w熱量轉化為電能,在可穿戴電子設備領域具有廣闊前景。然而,傳統聚合物熱電材料性能難以滿足實際需求,其核心挑戰在于如何同時降低熱導率并提高電導率,這二者在常規材料中往往相互制約。針對這一難題,研究團隊提出了一種創新的“不規則多級孔”設計策略,通過精細調控的相分離方法,在聚合物中構建了尺寸從幾納米到幾微米、形狀與分布均呈不規則特征的孔洞結構,成功構建了不規則多級孔熱電聚合物(IHP-TEP)材料,如圖1所示。這種獨特的跨尺度多孔結構能夠有效散射熱量傳播(聲子),同時提升了材料的結晶度和電荷輸運能力,最終實現了高達1.64的熱電優值(zT),刷新了柔性聚合物熱電材料性能的世界紀錄。

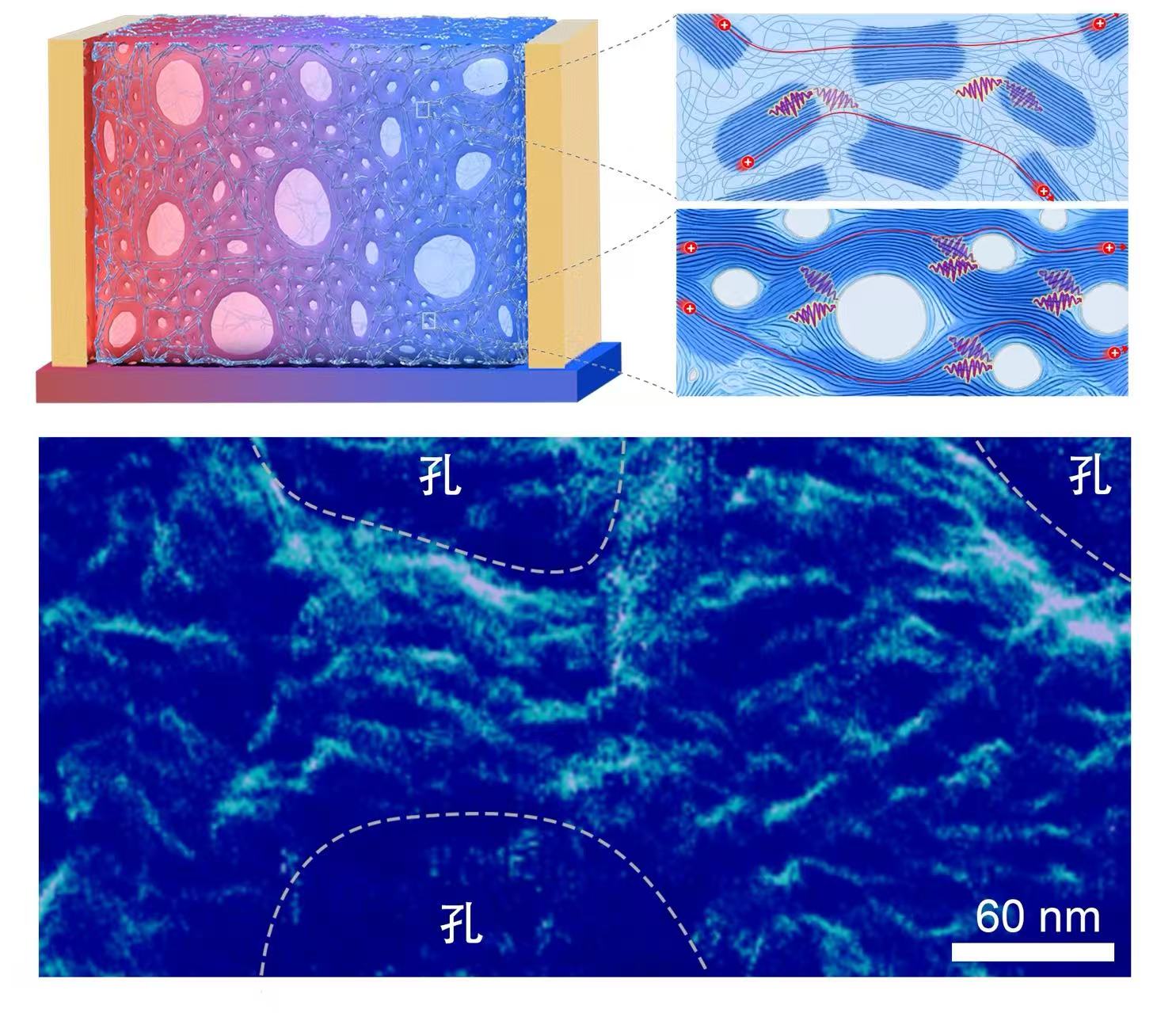

圖1. IHP-TEP結構的設計思想
在這一突破性研究中,合肥光源的兩條軟X射線線站通過成像與散射的聯用,發揮了不可替代的多模態表征優勢:共振軟X射線散射線站(BL05U-B)為解析多級孔結構的統計信息提供了核心手段。研究團隊利用該線站在240 eV的光子能量下對聚合物共混薄膜進行了共振軟X射線散射(RSoXS)表征。實驗結果顯示,PDPPSe-12與聚苯乙烯(PS)共混薄膜呈現出極寬的相分離尺寸分布,范圍從5 nm到560 nm,并在約20 nm、230 nm和450 nm出現三個特征峰,如圖2所示。這一結果從統計平均意義上直接證實了不規則多級孔結構在從納米到微米尺度的跨層級分布,為理解其多尺度聲子散射機制提供了關鍵的定量依據。軟X射線成像線站(BL07W)的納米計算機斷層成像(nano-CT)技術則為三維孔洞網絡的可視化提供了直觀證據。研究團隊通過nano-CT技術對不同聚合物配比下的多級孔薄膜進行了高分辨三維重構,直觀地展示了孔洞尺寸、孔隙率以及孔喉分布隨材料配比的變化規律。三維重構圖像清晰地揭示了當PDPPSe-12與PS比例為70:30時,薄膜形成了最佳的不規則多級孔網絡,孔隙率達到0.23,孔喉尺寸主要集中在150 nm附近,如圖3所示。更重要的是,成像結果直觀地展現了孔洞的不規則形狀和隨機分布特征,這正是突破傳統理論模型預測、實現熱導率額外大幅降低的關鍵結構因素。這種通過成像直接觀察到的“不規則性”,與散射技術獲取的統計平均信息形成了很好的互補。

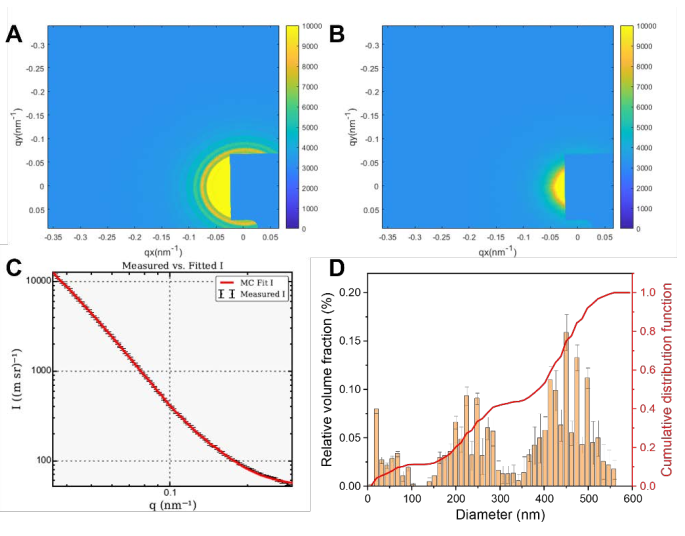

圖2. PDPPSe-12/PS(70:30)共混薄膜RSoXS表征結果

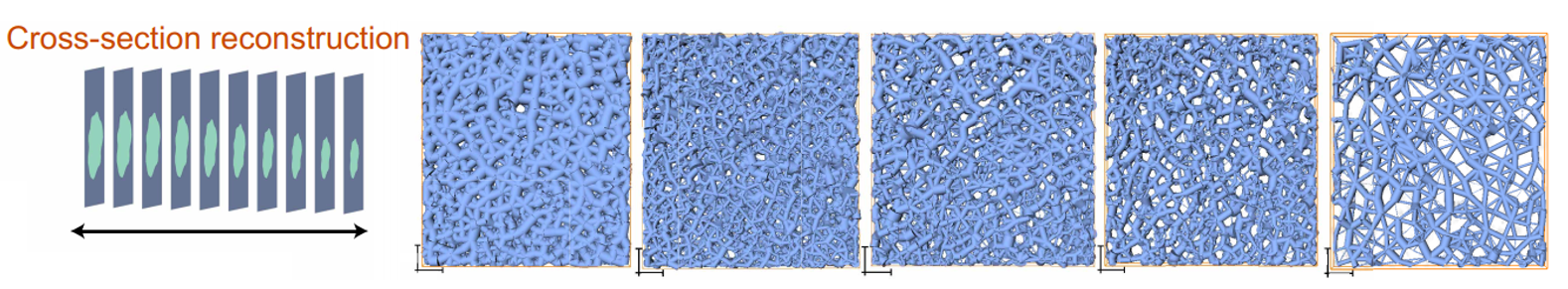

圖3. 不同比例PDPPSe-12/PS共混薄膜nano-CT表征結果
該研究通過將散射技術的統計定量?jī)?yōu)勢與成像技術的直觀可視化能力相結合,構建了對不規則多級孔結構從“平均尺寸分布”到“真實三維形貌”的完整認知。這種多模態表征策略,精準地建立了復雜微觀結構與宏觀熱電性能之間的構效關系,充分展示了同步輻射光源在先進功能材料研究中的強大能力。多模態表征已成為解析此類復雜體系結構、揭示其工作機制的不可或缺的研究范式。
原文鏈接:https://www.science.org/doi/10.1126/science.adx9237
