近日,高能同步輻射光源(HEPS)加速器部高頻系統張沛研究團隊研制的166 MHz超導腔和500 MHz超導腔在先進光源技術研發與測試平臺(PAPS)成功完成了低溫下的垂直測試,結果優于HEPS的設計指標,為下一步超導槽腔的研制和超導腔的批量制造奠定了堅實的基礎。
測試結果表明:在4.2 K溫度下,166 MHz超導腔的加速電壓達到1.5 MV時,其品質因數Q0值超過3.8E+9;500MHz超導腔的加速電壓達到2.0 MV時,其品質因數Q0值超過3.0E+9。兩個頻段的超導腔均采用緩沖化學拋光(BCP)處理,測試結果均優于HEPS的設計指標。
166 MHz超導腔是國際上首臺用于加速光速粒子(beta=1)的四分之一波長(QWR)主動型超導腔,具有結構復雜、高階模式頻率低、微波功率高等挑戰。在2017-2019年HEPS-TF階段成功研制的超導原型腔的基礎上,新腔采用擴大束管實現腔內高階模式深度抑制的全新設計方案,以滿足儲存環嚴格的阻抗要求。設計上,在保持腔結構緊湊的同時,實現了高頻參數和機械參數的優化;在制造過程中,與北京高能銳新公司的技術人員聯合攻關,解決了大尺寸復雜結構加工和焊接的一系列技術難題;在腔的后處理過程中,成功消除了復雜腔體結構中酸液流速不均導致的酸洗紋路,大幅改善了超導腔的內表面質量。
500 MHz超導腔在BEPCII備用腔成功研制的基礎上,根據HEPS的要求進行了機械結構的進一步優化。與北京高能銳新公司的技術人員聯合攻關,解決了大尺寸橢球腔沖壓、焊接等一系列技術難題;在腔的后處理過程中,與寧夏東方超導公司的技術人員進行聯合攻關,通過細致的仿真計算和多輪實驗驗證,最終確定了優化的酸洗結構,顯著改善了超導腔的內表面質量。

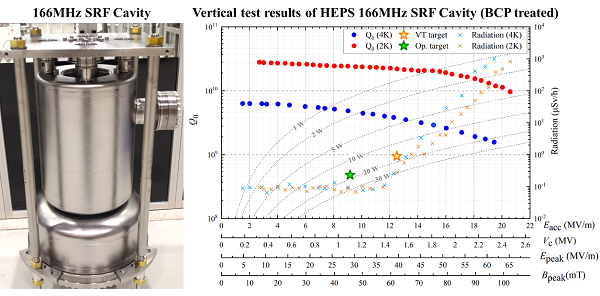

HEPS 166 MHz超導腔和500 MHz超導腔垂直測試結果

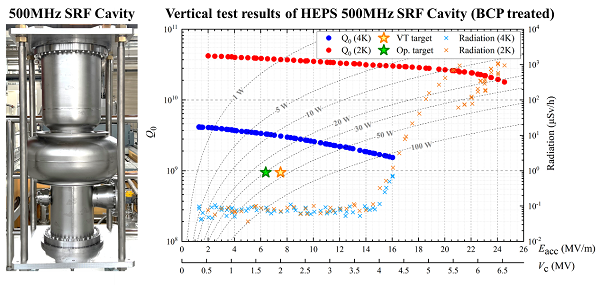

HEPS 166 MHz超導腔和500 MHz超導腔垂直測試結果
