4月15日,經過一年多技術攻關,高能同步輻射光源(HEPS)束控部束線控制系統和北京同步輻射裝置熒光站(BSRF-4W1B)合作,成功實現了標準樣品的飛掃實驗測試。這次實驗測試結果表明,新開發的飛掃實驗系統將4W1B站原有單個樣品實驗測試時間由原來的小時量級縮短為分鐘量級,實驗效率提高了1個量級及以上。飛掃實驗的數據和實驗過程均得到了4W1B線站認可,該飛掃實驗系統將于近期對用戶開放使用。
利用同步光的高空間分辨率,結合逐點面掃描(step scan)技術,解析樣品中元素組分、含量、結構等信息,已經成為國際上先進同步輻射裝置很流行的技術。飛掃(fly scan)技術可實現樣品臺多軸運動與探測器之間協調聯動,在合適的時間和位置等條件下獲取期望的實驗數據,可提高面掃描效率,減少長時間測試?yán)鄯e的不穩定和樣品輻照損傷等對實驗結果的影響,實現大尺寸樣品(厘米級,比空間分辨尺寸高兩個量級)和3D結構解析等實驗?zāi)繕?biāo)。
飛掃實驗技術的關鍵是如何實現實驗中相關部件設備的時序與同步。同時,為了適用于HEPS多種實驗方法,飛掃實驗技術方案應具有通用性。經深入調研,HEPS束線控制系統采用了飛掃控制器結合閉環掃描臺等技術方案來實現飛掃。
4W1B熒光站是BSRF唯一粉光二次微聚焦線站,樣品處光斑尺寸為50微米,光通量可達1013光子數/秒,向用戶開放逐點XRF面掃描(2D)和X射線發射譜兩種實驗方法。在過去的實驗中,由于通量高,XRF掃描實驗不得不用10~35層鋁箔衰減入射光,避免樣品的輻照損傷。并且以前采用的逐點掃描方式效率不高,因此實驗站無法開展大尺寸或大數量樣品的2D元素分布實驗。飛掃技術實驗的成功不僅可以大大提高常規XRF面掃描實驗效率,還可減少樣品輻照損傷,為用戶迫切需要的大尺寸樣品2D、3D元素分布實驗的開展奠定了基礎。
系統成員除了在4W1B線站開展標準銅網、刀片銳端和真實用戶樣品等飛掃熒光實驗外,還同步進行了飛掃實驗過程優化、數據采集存儲和后期處理等全流程性測試,飛掃實驗的數據可靠性、系統穩定性和使用便捷性等多方面都得到了驗證,為飛掃實驗技術未來在HEPS線站上應用積累了經驗。HEPS建成后,將成為世界亮度最高的四代光源之一,能為實驗線站提供尺寸更小、亮度更高的同步光束,結合飛掃技術,HEPS各線站將為用戶提供更高效的實驗平臺。
此項工作主要由HEPS束線控制系統副負責人周愛玉帶領團隊開展。

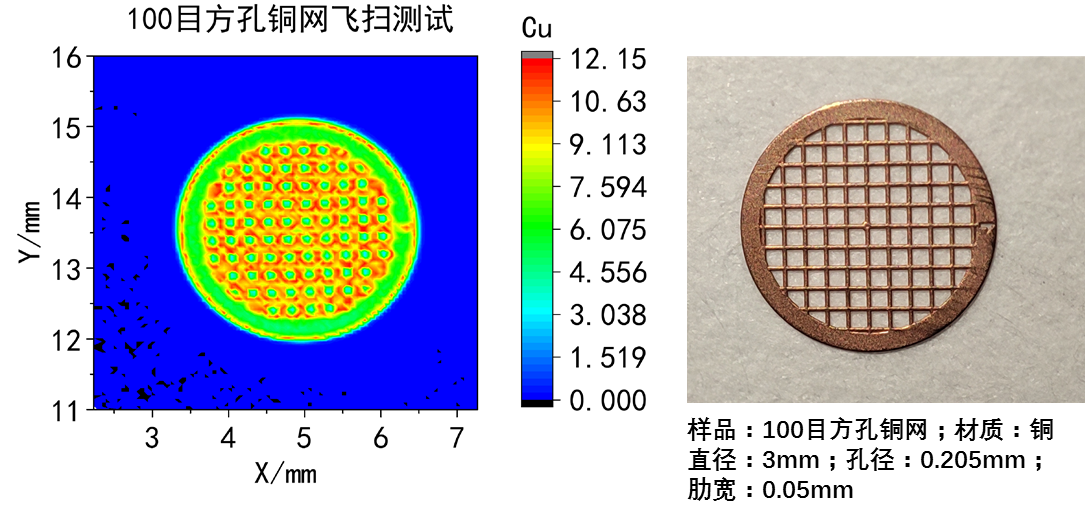

圖1:標準銅網AG100飛掃測試結果

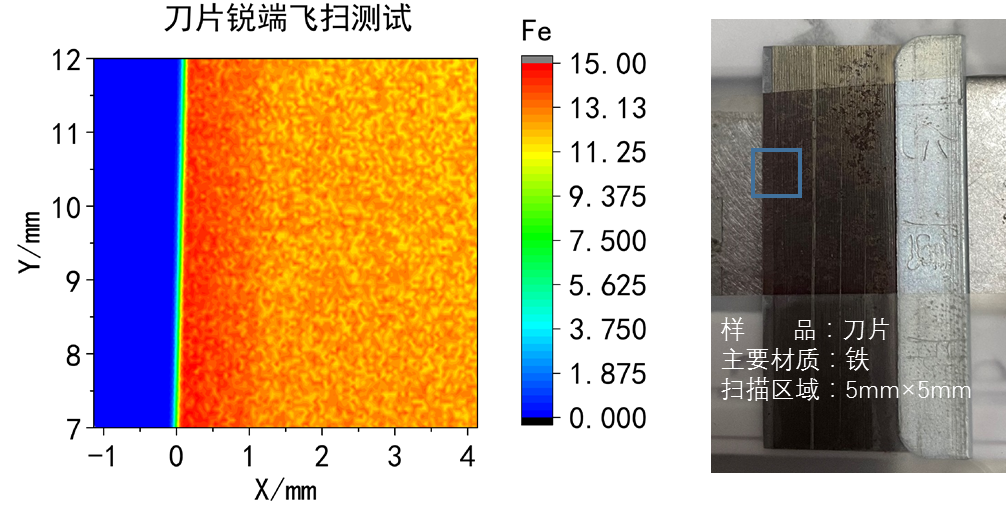

圖2:刀片銳端飛掃測試結果
圖3:HEPS束線控制系統與4W1B站部分成員現場合影
