【科學目標Scientific Scope】
粉光小角散射線站將為廣大用戶提供X射線小角散射(SAXS)相關的實驗測試。SAXS技術通過測量X射線經過樣品后在小角度范圍內的散射強度分布,提供樣品內納米尺度的粒度、形狀、尺寸分布、周期性、分形等全面結構信息。因SAXS技術通過曝光式采集,采集時間可隨著光通量的增大而減小至毫秒甚至微秒量級,所以適宜物質納米尺度結構特征的動態變化,成為納米科學、結構生物學和軟物質科學等領域不可或缺的分析工具。另外,SAXS對樣品的適用范圍較寬且制備簡單,樣品狀態可以是液體、粉末、薄膜甚至可以是它們的混合體。SAXS測試一般不具有破壞性,可反復使用或供其它測量使用。

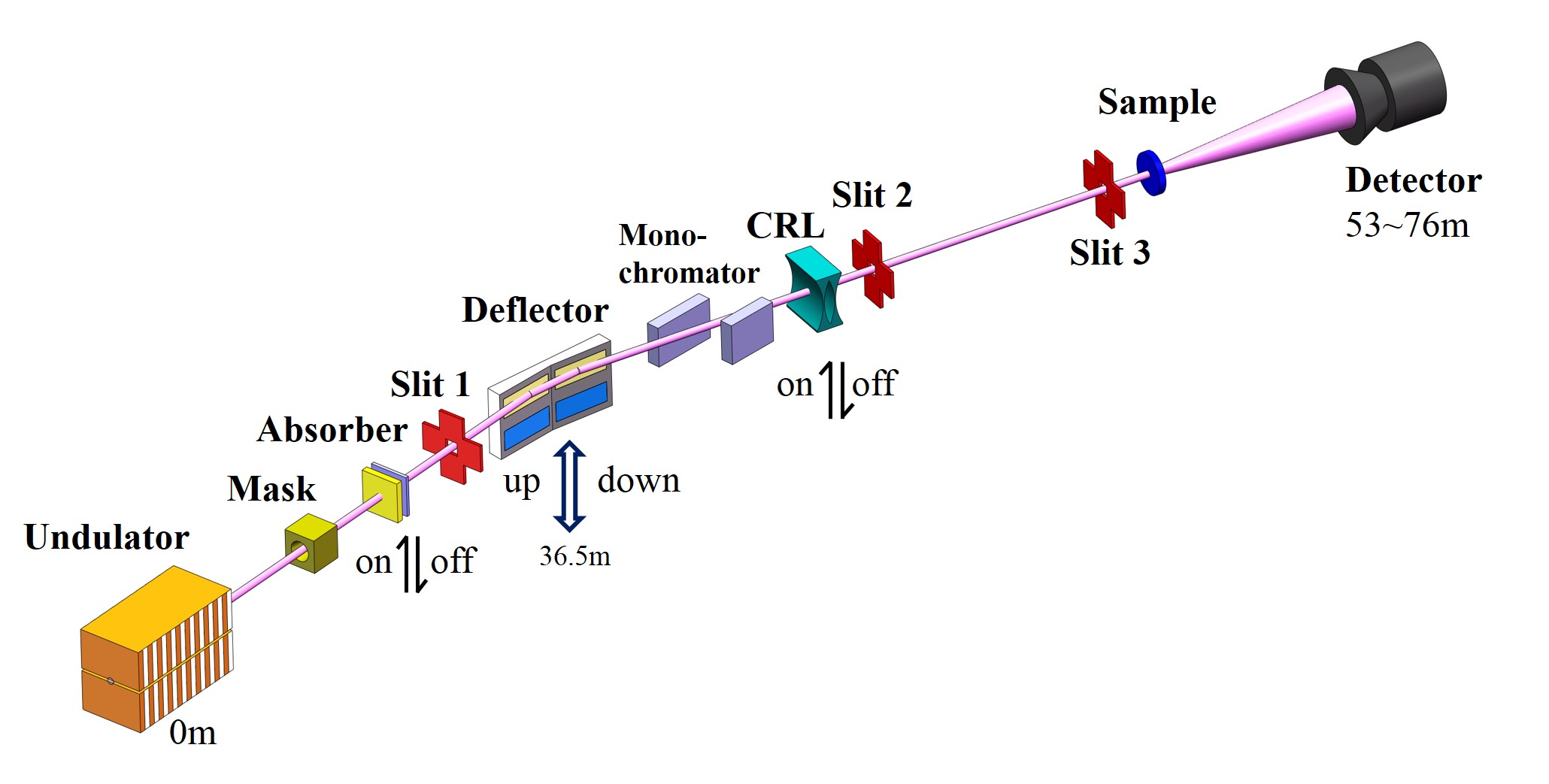

為能滿足廣大用戶的常規的測試需求,粉光小角散射系統追求建設一個結構簡單、穩定性高、通量高、統計性好、多功能SAXS線站。系統整體設計概述:由真空外波蕩器產生細束基波輻射(8-12keV),能量帶寬1.5%,(這種準單色光稱為粉光),它被水平偏轉和準直后照射到樣品上,散射信號被安置于光路內的SAXS、WAXS和USAXS探測器分別接收,獲得不同角度范圍的散射信號。
????【主要參數】
能量范圍(keV)
8-12keV
能量分辨率(△E/E)
1%
最小光斑尺寸(H*V)
100μm *100μm
最大光斑尺寸(H*V)
500μm*500μm
光通量
5E14
樣品環境
高溫、低溫、拉伸,液相合成
探測器
Eiger 4M
應用學科領域
化學,材料,物理
【主要特色Features】
1. 光子高通量:約1015cps,適宜弱散射信號和動態散射探測。
2. 測量范圍大: ?-nm-μm,滿足結構尺寸豐富樣品研究。
3. 聚焦模式多: 可提供聚焦光斑在不同位置的多種聚焦模式。
4. 點狀圓形光斑:適宜各向異性樣品的測量。
5. 探測器組合:真空版光子計數型探測器,數據質量高。
【主要實驗方法】
常規透射式:WAXS、SAXS、USAXS技術或聯合測量。
掠入射測量:GiWAXS、GiSAXS技術的測量。
對于快速的變化過程,可提供毫秒量級時間分辨(T-SAXS)的動態散射探測。
【各部分介紹Description】
插入件:插入件是傳統經典的真空外波蕩器IAU25,基波能量為8~12 keV。
光束線:為保持高通量的優勢,部分實驗可直接利用波蕩器產生的準單色光作為入射光。對于能量分辨率(角分辨率)要求較高的實驗,可以通過后續添加可移入移出單色器來彌補。
實驗站:相機管道長度23m,配備3臺Eiger 探測器,分別用于原子尺寸(廣角),納米尺寸(小角)和微米尺度的測量。
【線站設備Equipment Availability】
- 樣品環境Sample Environments
小角站目前配備自制的高溫環境、低溫環境,雙向拉伸機,四向拉伸機,原位液相成核生長等樣品環境。
????- 探測器Detectors
序號
用途
型號
探測角度
像素尺寸
頻率
1
WAXS
Eiger 4M
5-50
75μm×75μm
100Hz
2
SAXS
Eiger 4M
0.04-6
75μm×75μm
100Hz
3
SAXS
Eiger 1M
0.004-0.4
75μm×75μm
2000Hz
?
????-?制樣設備Sample preparation?
? ? 小角站配備離心機,冷卻水循環機,球磨機、移液器等制樣設備。
【數據收集與處理Data Acquisition】
ID08線站提供小角散射數據處理軟件Daisy-SAXS。
Daisy-SAXS由Python編寫的面向小角散射實驗的數據處理軟件,提供了圖像導入、預覽、預處理、光斑中心校準、mask生成、方位角積分、相似性判斷、guinier擬合、BIFT擬合、分子寬度計算、結果可視化等模塊,支持tiff和HDF5等格式的數據處理。Daisy-SAXS提供了基于Jupyter生態的Web 前端用戶界面,部署在HEPS 交互式計算 Torch 平臺上,用戶可以在實驗站上通過部署的瘦終端借助Daisy-SAXS訪問實驗數據,并調用HEPS計算資源進行小角散射數據處理。
【應用領域舉例】
SAXS是研究物質微觀結構和形態特征的一種技術和方法,研究的對象遠大于原子尺寸的結構,從納米量級甚至到微米量級,所以涉及的樣品范圍很廣。總得來講,SAXS研究對象主要有納米材料,介孔材料,生物大分子,高聚物等。
