【科學目標Scientific Scope】
低維結構探針(Low-Dimension Structure Probe,簡稱LoDiSP)線站以表面X射線散射(SXRS)為核心方法,分析低維材料與器件在多種外場環境中的原位結構及其動態變化。

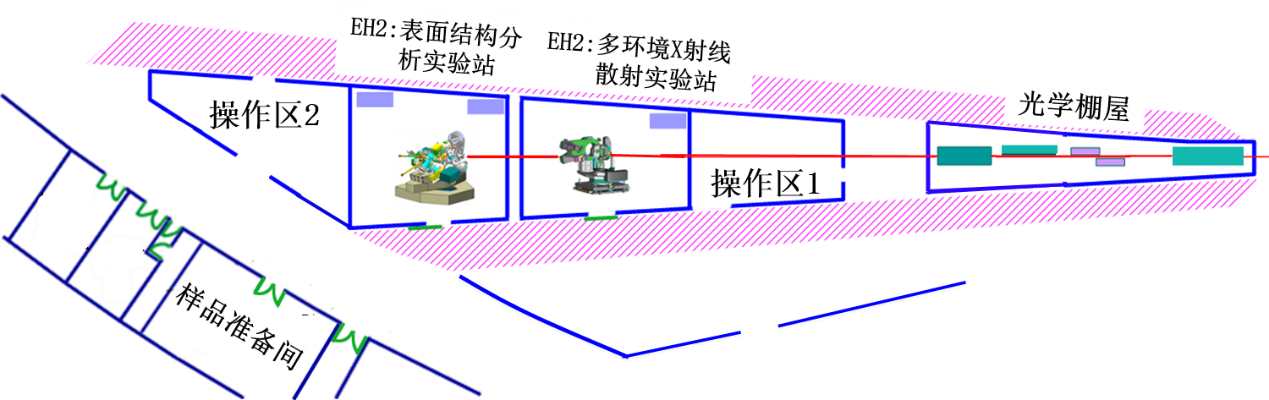

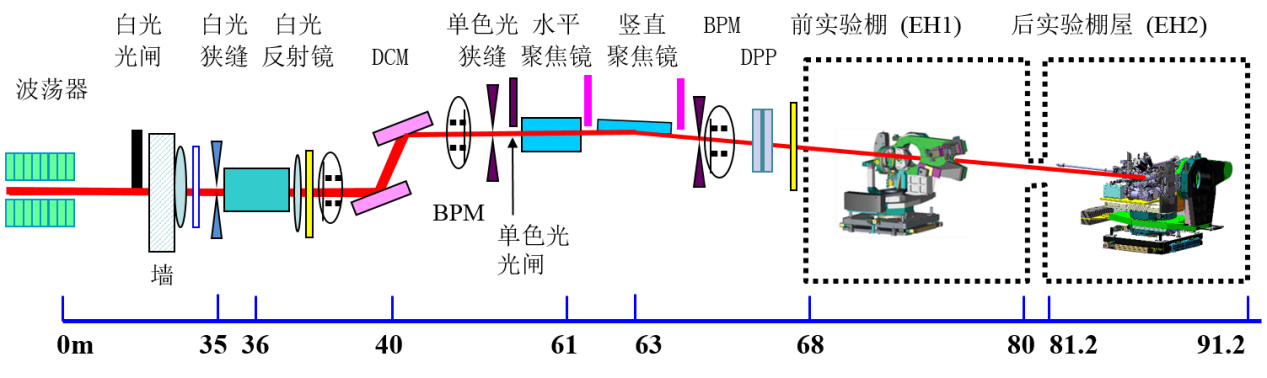

本線站采用In Vacuum Undulator (IVU)?插入件作為光源,采用一條光束線串聯兩個實驗站、每個實驗站包含兩個實驗區(簡稱2+2結構)的設計。
前實驗站(EH1)開展多環境下的X射線散射實驗,核心設備是一臺6+3圓衍射儀,配備多種小型樣品環境,提供共振和非共振的表面衍射(SXRD)、反射(XRR)、晶體截?cái)喟簦–TR)分析、倒易空間繪制(RSM)、表面原子對分布函數(SPDF)、光子關聯譜(XPCS)等X射線散射方法。
后實驗站(EH2)開展超高真空下的表面散射原位結構分析實驗,核心是一套“SXRS+ HMBE+ RHEED+ XPCS+ XRR”原位結構探針集成裝置,其中的混合MBE腔可從衍射儀上推走,換成用戶自己的原位樣品制備腔體。
針對國家在低維材料和器件方面的戰略性需求和重大研究計劃,該線站的科學目標主要集中在:
1)低維材料與器件在外場環境中的結構及其動態變化研究;
2)各種固體界面和固液界面的結構與物性的關系研究。
該線站圍繞這些結構探測對象的研究進行參數設計和線站配置的優化,提供多種外場環境,具備對薄膜、異質結、表面、界面、納米棒、原子鏈等低維材料與器件開展多維度、多尺度、多模式的結構研究能力,尤其是對表界面結構的探測表征能力。
【主要特色Features】
入射光自由度:能量可調,偏振可調,可向下偏折
?光束高度相干:GIXPCS,WAXPCS,BCDI方法可實驗
?多種樣品環境:原位生長, 溫度, 電場, 磁場, 應力、電化學反應
?定向共振激發:偏振與能量可調性
?元素識別能力:共振散射,熒光譜
?動態探測能力:時間分辨X射線散射,GI-/WA- XPCS
?偏振分析能力:6+3圓衍射儀,散射光偏振分析
?低維結構分析能力:超薄薄膜、表面、界面
?快速CTR分析能力:高能光源+微聚焦
EH1通過采用可伸縮飛行通道,集成WA-XPCS和SAXPCS、WAXRD和GIXRD。
EH2將建成全球首個“混合MBE+XPCS集成”原位結構探針;
EH2可建成全球首個可采用倏逝波調制薄膜生長形貌的原位結構探針集成裝置
- 主要設備
Huber6+3圓衍射儀
飛行管道
- 樣品環境Sample Environments
高溫樣品環境300-1573 K
低溫樣品環境5-300 K
真空樣品環境10-7?Pa
- 探測器Detectors
面探測器Eiger 4M
點探測器 9910
LoDiSP主要實驗方法包括XRD,GIWAXS,PDF和XPCS等方法。
Daisy-PDF由Python編寫的面向全散射實驗的數據處理軟件,支持高性能并行批處理,提供了圖像導入、預覽、預處理、方位角積分、PDF函數計算、結果可視化等模塊,能夠?qū)崿F(xiàn)從衍射圖樣到PDF函數全流程的快速處理。Daisy-PDF支持tiff和HDF5等格式的數據處理。Daisy-PDF提供了基于Jupyter生態的Web 前端用戶界面,部署在HEPS 交互式計算 Torch 平臺上,用戶可以在實驗站上通過部署的瘦終端訪問實驗數據,并調用HEPS計算資源進行PDF數據處理。
Daisy-XPCS 由Python編寫的X射線光子相關譜軟件,提供了圖像導入、mask和ROI的選擇,預處理、二次自相關函數(g2)計算、雙時關聯函數(c2)計算、結果可視化與擬合分析等模塊,能夠?qū)崿F(xiàn)在線和離線數據的快速重建,支持tiff和HDF5等數據格式,支持基于CPU和GPU加速方式。Daisy-XPCS提供了基于Jupyter生態的Web 前端用戶界面,部署在HEPS 交互式計算 Torch 平臺上,用戶可以在實驗站上通過部署的瘦終端借助Daisy-XPCS訪問實驗數據,并調用HEPS GPU計算資源進行X射線光子相關譜數據處理。
